栅极驱动光耦的定义与定位

在电力电子领域，如变频器、新能源汽车电控系统及工业大功率电源设备中，隔离式栅极驱动器是一个重要组成部分，特别是在MOSFET或IGBT的应用中，它能够提供安全、高效的栅极控制。栅极驱动光耦是一种集成光电隔离与功率放大功能的关键器件，主要用于连接并隔离低压控制电路与高压功率电路。此类光耦适合驱动功率IGBT和 MOSFET，较高的输出电压能达到功率器件的栅极电压驱动要求。其核心特点及优势如下：

• 高隔离电压：可实现 2500Vrms 以上的隔离电压，满足高压系统的安全规范；
• 强抗干扰能力：光传输方式不受外部电磁场（EMI）影响，保证信号在噪声环境下的传输完整性；
• 封装多样化：封装形式和引脚布局应适应不同的应用需求，如板级空间限制、散热要求以及与其他组件的互连；
• 高可靠性：无机械触点设计使其使用寿命更长，在- 40℃~125℃宽温域内可稳定工作，适配工业等严苛环境。

内部结构与工作原理

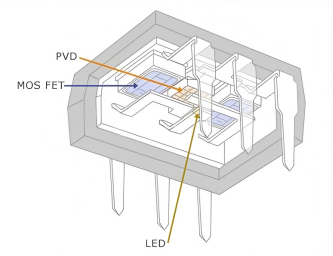

栅极驱动光耦内部结构示意图

栅极驱动光耦由一个发光二极管（LED）和一个集成了驱动电路的光电探测器（通常是光电二极管+放大电路）组成。

它的工作过程其实很简单，就像一套 “信号接力 + 放大” 的组合：

• 先靠低压控制信号驱动输入侧的发光二极管（LED），把电信号变成光信号；
• 光信号通过绝缘介质传到接收端，被光敏器件接收后转换为相应的推挽式脉冲小功率信号；
• 最后该电流信号由内部集成的高速驱动电路进行功率放大，形成推挽式脉冲大功率信号，输出符合IGBT栅极要求的电压与电流，直接控制IGBT的开启和关闭。

栅极驱动光耦工作原理流程图

核心功能与应用场景

栅极驱动光耦是伺服电机驱动器与工业变频器的关键器件，其内部集成核心功能可拆解为两部分：

• 通过光信号传输实现输入与输出侧的电气隔离，防止高电压和电流对控制电路的影响；
• 把微弱控制信号进行放大，使其有足够的电压和电流来驱动IGBT，能快速给IGBT栅极的电容充放电，保障IGBT能稳定地导通与关断。

典型应用场景

• 伺服电机

光耦负责传输驱动信号至IGBT/SiC MOSFET等功率器件；快速传信号保障电机高精度控速与定位，隔离电磁干扰、保护芯片，减少电机抖动、定位偏差。

• 工业逆变器

光耦承担传输PWM信号，控制IGBT等开关管的导通与关断，实现电压与频率调节；同时把低压控制侧与高压功率侧隔离开，防高压串扰，保障安全；并能适应工业高低温、强干扰环境的恶劣工况。

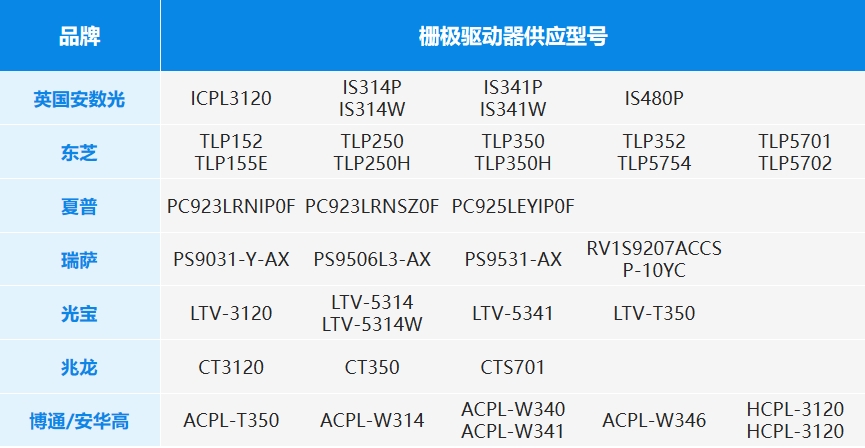

云际创芯电子供应型号
