光耦（光电耦合器）是通过 “光” 传递信号的隔离器件，能切断电气连接，抵御干扰、保障安全，广泛用于工业、新能源、家居等领域。

一、光耦的原理与结构

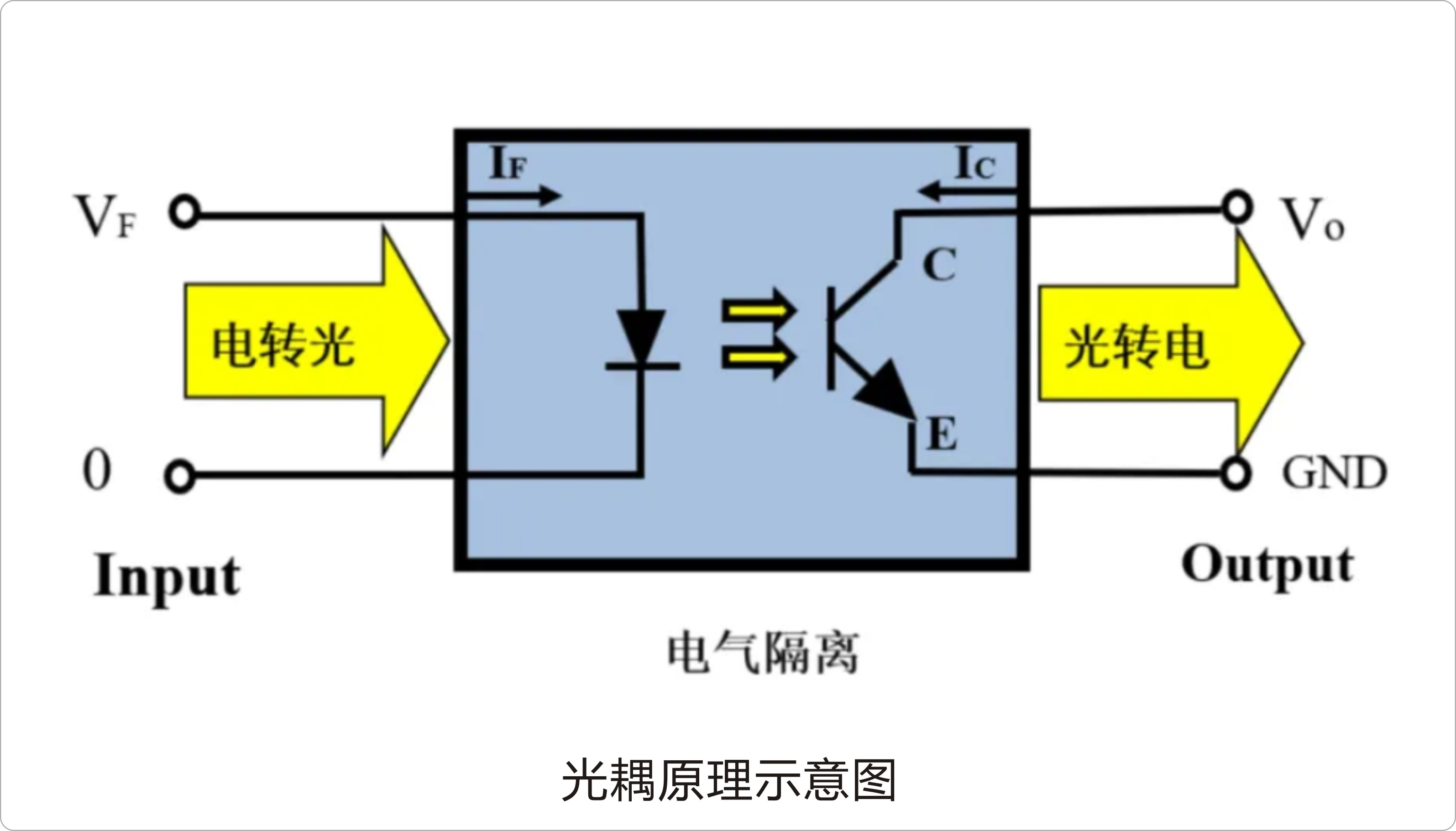

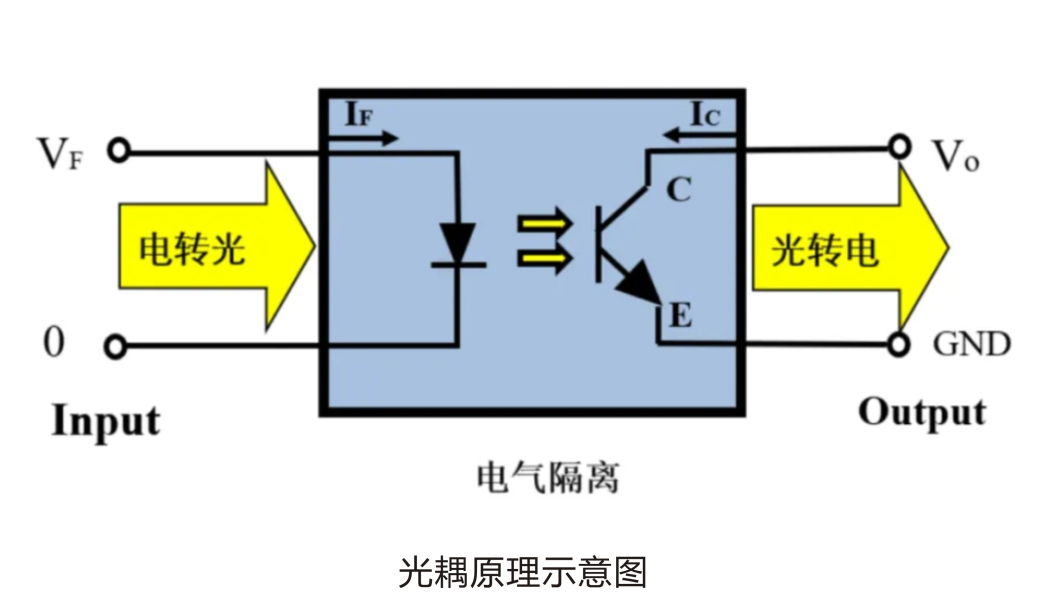

1.工作原理：“电 - 光 - 电” 三次转换闭环：​

• 电转光：输入侧电流驱动 LED 发光（常用 850nm/940nm 红外光），电流越大，发光强度越强；

• 光传递：输入侧的红外LED 被点亮后，经过光耦内部的光通道被传递到输出侧，输出侧的光敏元件被红外光照射，完成光的传递；

• 光转电：输出侧光敏元件接收到光信号后转化为电信号，以光敏三极管为例，其集电极电流（IC）随光照同步变化，复刻输入信号。

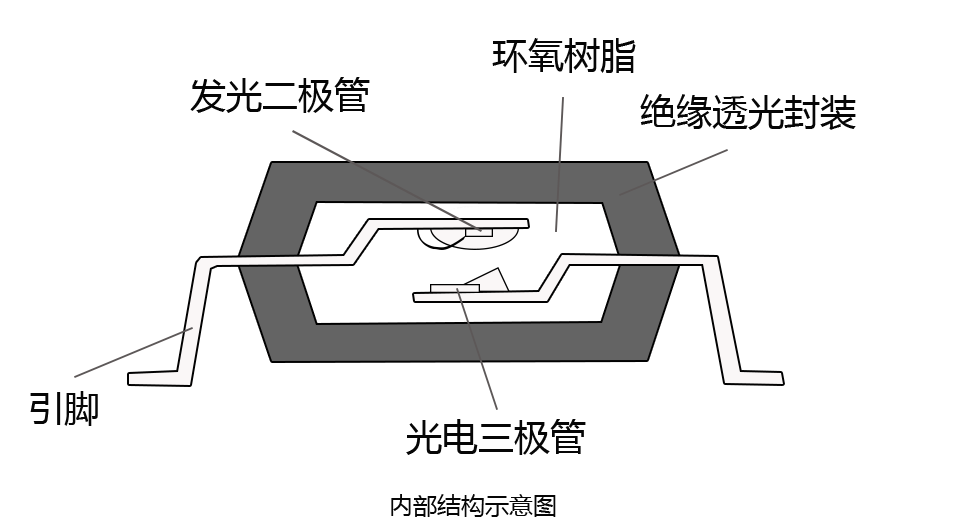

2.核心结构：由三大组件构成，设计细节直接决定性能：​

• 发光元件：决定发光效率，高频场景选高速响应的光敏元件，时间可以≤10ns；

• 光敏元件：决定光耦的类型，如光敏三极管为晶体光耦，可控硅为可控硅光耦等；​

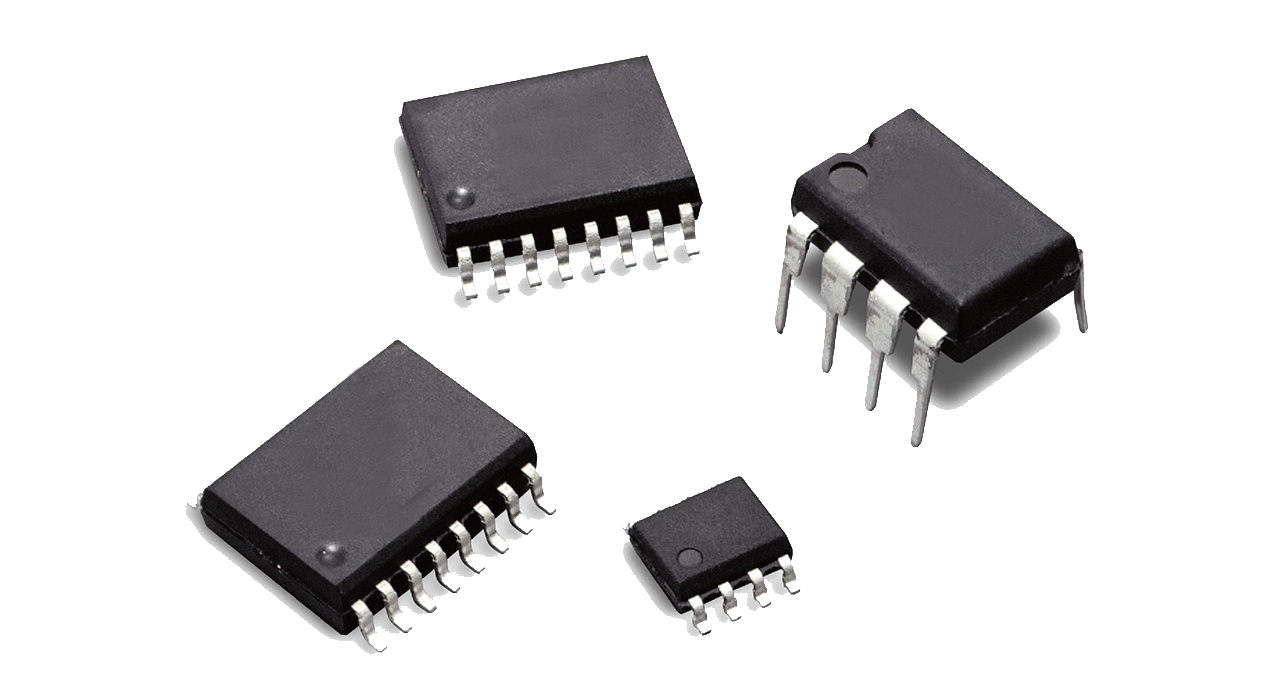

• 绝缘封装：阻燃环氧树脂材质，可分为DIP/SOP等封装（SOP比DIP省50%空间）。

二、光耦分类；按输出类型划分

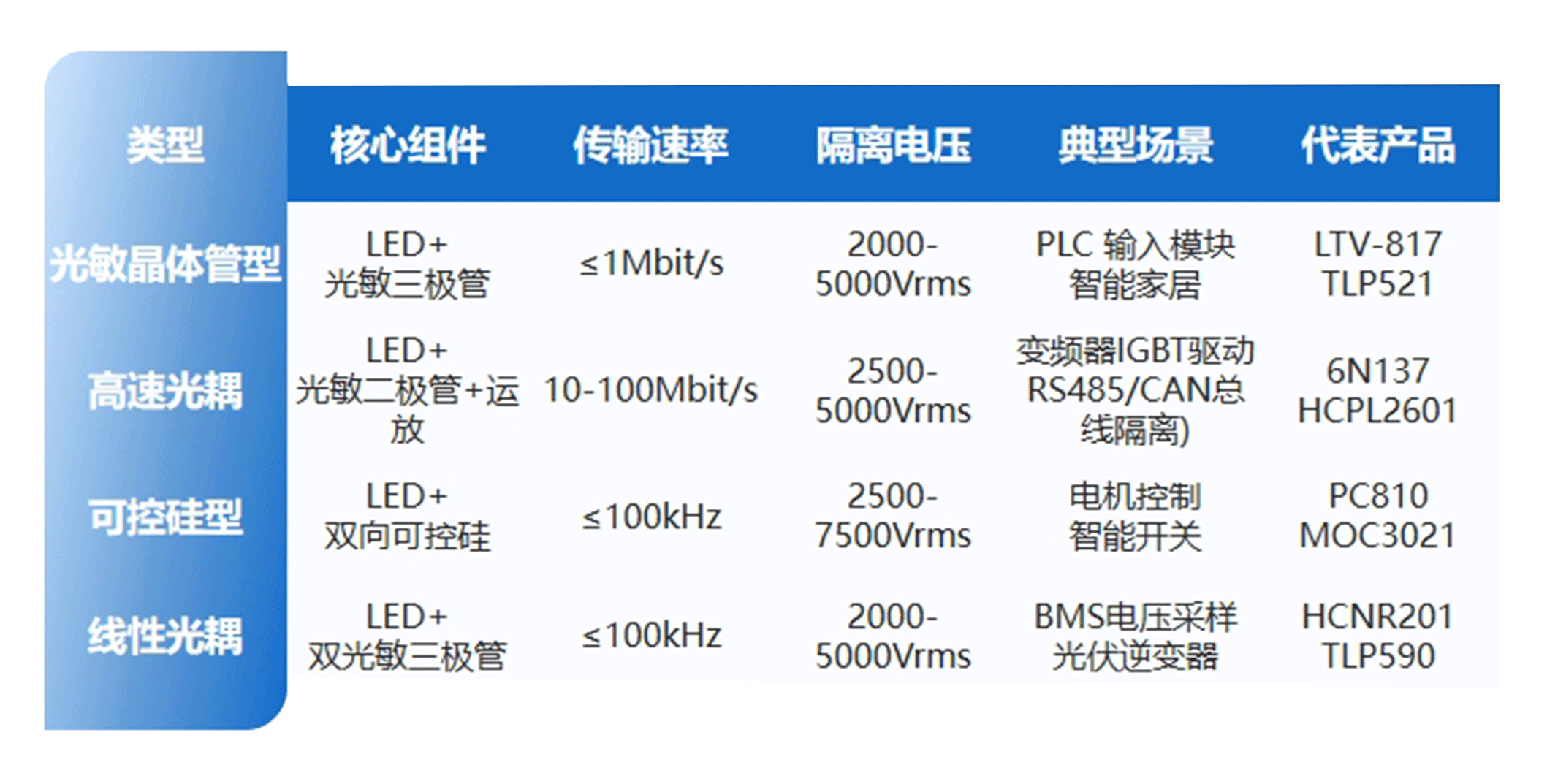

不同类型适配场景差异显著，核心分类如下表：

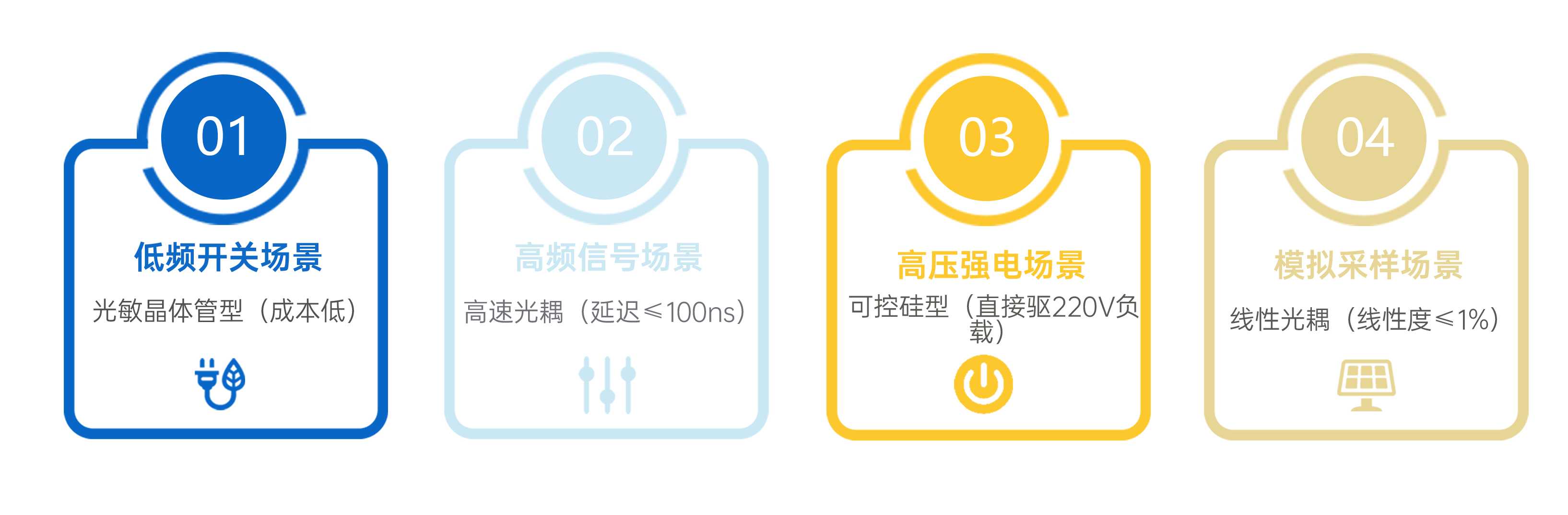

分类应用示意图

三、关键参数与选型核心​

选型时，需聚焦三大维度参数，避免选型失误：​

1. 隔离性能（安全核心）​

• 隔离电压：输入与输出之间能承受的最高电压，高压场景需≥5000Vrms（如新能源）；​

• 爬电距离：封装表面输入与输出引脚之间的最短绝缘路径，5000Vrms 对应≥8mm，足够的爬电距离可防潮湿击穿；​

• CMTI：抗干扰能力，工业场景需≥10kV/μs。

2. 传输性能（效率核心）​

• 传输速率：10kHz 级 PWM 信号选≥1Mbit/s ；10MHz 级总线信号（如 CAN-FD）选≥10Mbit/s （如 6N137）；

• 响应延迟：信号从输入到输出的延迟时间；高频同步场景（如 IGBT 驱动）需≤100ns；​

• CTR（电流传输比）：输出电流（IC）与输入电流（IF）的比值；光敏晶体管型通常为50%-600% ，确保 CTR 在工作温度范围内的衰减≤30%，避免信号丢失或输出电平不足。

3. 环境适配（可靠性核心）​

• 工作温度：工业选 - 40℃~85℃，新能源选 - 40℃~125℃；

• 湿度耐受：潮湿环境需支持 90%-95%（无凝露）；沿海地区需额外关注盐雾防护。

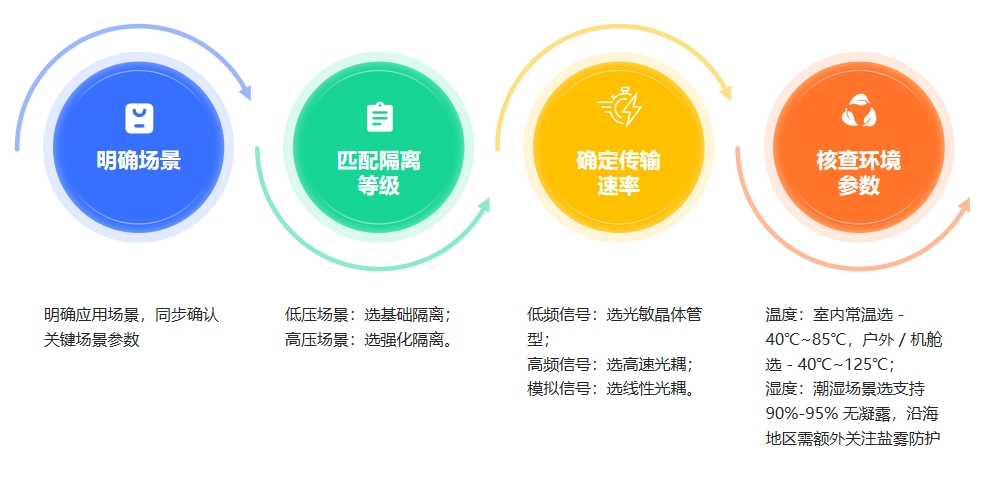

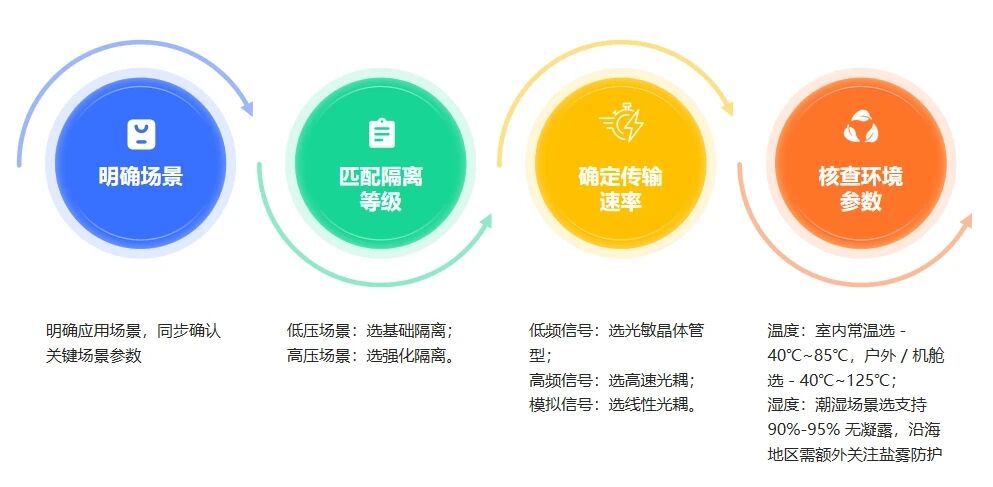

参数选型流程
