在充电桩系统架构中，高压功率侧（，DC 200V-1500V、电流 0-600A） 与低压控制侧（比如MCU/PLC 供电 3.3V/5V） 的电气隔离是保障设备功能安全与电磁兼容性能的核心环节。光电耦合器（简称光耦）作为隔离型信号传输器件，通过 “电 - 光 - 电” 的信号转换机制，在实现高低压域电位隔离的同时，保障控制信号与采样信号的无失真传输，是充电桩安全运行的关键器件。

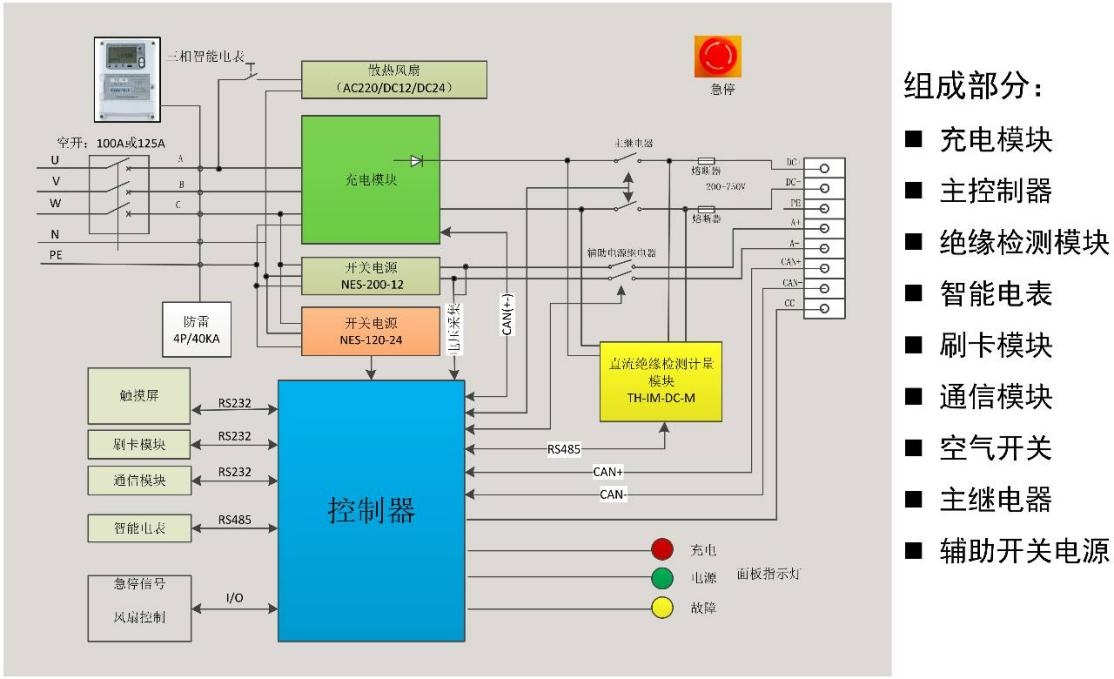

充电桩内部结构

一、光耦在充电桩中的两大核心应用场景

场景 1：主控 MCU 与功率器件（IGBT/MOSFET）的控制信号隔离

充电桩的充电电压、电流调节，依赖主控 MCU 通过输出的 PWM 控制信号驱动 IGBT/MOSFET 的栅极，实现输出电压与电流的闭环控制。

• 功率侧：IGBT/MOSFET 工作于高频开关状态，存在高压100V以上、大电流10A以上的开关噪声、浪涌等强电干扰；

▪ 控制侧：MCU引脚耐压通常低于6V，电路脆弱，易受干扰导致死机或损坏。

因此必须通过光耦实现两者的电气隔离。

1.1 光耦核心作用

• 噪声阻断：利用光耦的共模抑制比，拦截高压侧的开关噪声、浪涌等强电干扰，防止其窜入 MCU，避免主控电路故障；

• 电位隔离：实现高低压域安全隔离,切断 “控制侧” 与 “功率侧” 的共地干扰路径;

1.2 选型推荐

核心需求是高频信号传输能力与高隔离电压，需匹配充电桩 PWM 信号特性（频率通常 20kHz-100kHz）：

• 数据传输速率需≥10Mbit/s（保证 PWM 不延迟）；

• 隔离电压需≥3000Vrms（适配高压场景）；

• 工作温度- 40℃~+125℃（适应户外高低温）；

• 推荐型号：亿光 EL6N137，隔离电压达 5000Vrms，传输速率 10Mbit/s。

场景 2：充电模块与 MCU 的采样信号隔离

充电桩需实时检测输出的直流电流（0-120A）和电压（200V-750V），并将采样信号反馈给 MCU，实现 “恒流充电”“恒压充电” 等闭环控制。采样信号通常由分流器、霍尔传感器或电压分压电路获取，同样需光耦隔离后传输至 MCU。

2.1 光耦核心作用

• 电位隔离：避免高压采样信号（如 750V 分压信号）直接接入 MCU 低压引脚，防止 MCU 被高压击穿；

• 干扰抑制：过滤采样过程中的电磁干扰（如电网波动、IGBT 开关噪声），确保采样误差≤1%（充电桩核心精度要求）；

•信号保真：保证采样信号（模拟量或数字量）的完整性，为 MCU 的闭环控制提供准确依据。

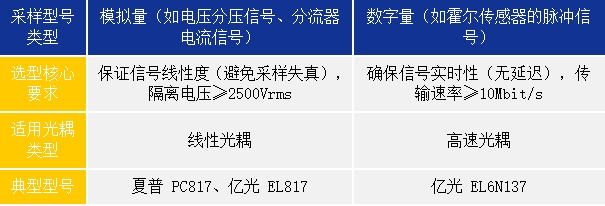

2.2 选型推荐

需根据采样信号类型（模拟量 / 数字量）选择对应光耦，核心需求是信号线性度或实时性：

光耦在充电桩系统中并非简单的 “信号传递器件”，而是兼具安全隔离“噪声抑制”“信号保真” 三重功能的核心组件：

• 对控制信号（PWM），它是 “高压与低压的防火墙”，保障 MCU 稳定运行；

• 对采样信号，它是 “精度与安全的守护者”，确保充电闭环控制准确可靠。

其选型需紧密匹配应用场景（信号类型、电压等级、干扰环境），是充电桩设计中不可忽视的关键环节。
